Механизм уравновешивания жатки. Механизм уравновешивания корпуса жатки комбайна «Дон»

Механизм уравновешивания жатки. Механизм уравновешивания корпуса жатки комбайна «Дон»

Жатка включает: корпус, режущий аппарат, мотовило, шнек, уравновешивающий механизм и механизмы привода.

Корпус. В нижней части корпуса (слева и справа) шарнирно установлены копирующие башмаки. Они могут находиться в четырех положениях, обеспечивая определенную высоту среза стеблей Н при работе жатки с копированием рельефа поля. Эти же башмаки могут быть использованы в качестве опоры при обслуживании, хранении или ремонте жатки.

На задней стенке корпуса (слева и справа) расположены винтовые домкраты, предназначенные для закрепления жатки при ее монтаже, хранении или ремонте. Справа на задней стенке корпуса расположены четыре сошки, необходимые при установке мотовила на жатку.

Рекламные предложения на основе ваших интересов:

Корпус соединен с проставкой в трех точках: с помощью центрального шарнира и двух подвесок уравновешивающего механизма. Подвеска жатки, опирающаяся посредством башмаков на почву, обеспечивает режущему аппарату копирование рельефа поля в продольном и поперечном направлениях на заданной высоте среза стеблей.

Когда жатка работает без копирования, ее поднимают гидроцилиндрами на любую высоту среза стеблей в пределах 100…1130 мм от уровня поля…

В зависимости от условий уборки и вида убираемой культуры на боковины корпуса жатки устанавливают прутковые делители либо носки, образующие вместе с боковинами делители. При уборке низкорослого путаного ячменя с правой боковины жатки рекомендуется снять носок. Могут быть установлены делители торпедного типа.

Режущий аппарат состоит из ножа и пальцевого бруса, который закреплен на переднем брусе жатки. Нож получает возвратно-поступательное движение под действием механизма качающейся шайбы.

Режущие элементы ножей бывают различной конструкции: со стальными сдвоенными пальцами без вкладышей, с пальцами открытого типа и стальными вкладышами. Для обеспечения нормальной работы между режущими элементами необходимы определенные зазоры. В передней части носки сегментов должны прилегать к вкладышам (щуп толщиной 0,1 мм проходит между ними с натягом), а в задней части — иметь зазор 0,3… 1,5 мм.

Допускается зазор до 0,8 мм у 70% режущих пар, 0,8…1,5 мм — не более чем у 20 и 1,5…2,0 мм -не более чем у 10% режущих пар. Зазоры устанавливают за счет регулировочных прокладок. Зазоры между прижимами и сегментами не более 0,7 мм. Их регулируют подгибанием прижимов.

В правильно отрегулированном режущем аппарате нож перемещается от усилия руки.

Привод режущего аппарата состоит из клиноременной передачи и механизма качающейся шайбы.

В клиноременную передачу входят: ремень, натяжной шкив и обводной шкив. Вращение передается от шкива контрприводного вала жатки на шкив-маховик механизма качающейся шайбы. При нормальном натяжении прогиб ветви ремня 12… 14 мм. Ремень натягивают перемещением шкива с помощью натяжного болта.

Механизм качающейся шайбы включает в себя: корпус, шкив-маховик, ведущий коленчатый вал, качающуюся шайбу, выходной вал и рычаг. Качающаяся шайба посажена на ведущий вал посредством подшипников. Кроме

того, она соединена с вилкой выходного вала пальцами, на которых установлены игольчатые подшипники. На внешнем конце вала закреплен рычаг. При вращении ведущего вал& шайба передает качательное движение на выходной вал и рычаг. Сферический конец рычага связан с головкой подвижного ножа режущего аппарата щечками. Последние стянуты болтом и оснащены пружиной.

Мотовило служит для подвода стеблей убираемой культуры к режущему аппарату и подачи срезанных растений на шнек жатки. Оно состоит из центральной трубы с фланцами, к которым прикреплены диски с лучами. На концах лучей шарнирно установлены трубы с пружинными граблинами. Последние могут занимать различное положение от +15° (наклон вперед) до -30° (наклон назад). Это достигается за счет наличия особой конфигурации копира, с которым взаимодействует палец.

Эксцентриковый механизм (слева и справа мотовила) обеспечивает заданный наклон граблин при вращении мотовила. Такой наклон не регулируется. Он изменяется автоматически при перемещении мотовила по горизонтали и вертикали с помощью рычажной системы.

Мотовило смонтировано на двух независимых поддержках, расположенных на левой и правой сторонах жатки. Оно вращается на двух подшипниках скольжения. Мотовило поднимается и опускается двумя синхронно действующими гидроцилиндрами (рис. 15), а выдвигается двумя гидроцилиндрами 6, связанными с рычажным механизмом. Последний предотвращает попадание граблин в шнек жатки. Предусмотрена возможность дополнительно приблизить мотовило к режущему аппарату. Для этой цели следует отъединить гидроцилиндры от опор мотовила, вручную переместить мотовило и зафиксировать опоры на отверстиях поддержек.

При выдвижении мотовила вперед пальцы граблин наклоняются назад (лучше поднимают полеглую или короткую стебельную массу) и наоборот.

Мотовило приводится в действие с помощью клиноременного вариатора, двухконтурной цепной передачи и предохранительной фрикционной муфты, закрепленной на левой цапфе.

Вариатор мотовила состоит из ведущего и ведомого шкивов, соединенных клиновым ремнем. Ведущий шкив получает вращение через цепную передачу от контрприводного вала жатки. Принцип работы вариатора основан на синхронном осевом перемещении подвижных дисков шкивов под действием гидроцилиндра и пружины.

Ведущий шкив включает в себя: вал, который посредством подшипников установлен в корпусе, подвижный и неподвижный диски, гидроцилиндр, штуцер, плиту. Подвижный диск связан с плунжером гидроцилиндра крестовиной. Корпус шарнирно закреплен на плите с помощью оси. За счет этого он может поворачиваться на оси, изменяя межцентровое расстояние между шкивами, что необходимо для регулировки усилия натяжения ремня.

Ведомый шкив состоит из: неподвижно закрепленной оси, на которой посредством подшипников вращается ступица, подвижного и неподвижного дисков, пружины и звездочки, передающей вращение цепи мотовила. Неподвижный диск смонтирован на фланце ступицы, а подвижный перемещается в осевом направлении за счет пружины. Для предотвращения проворачивания подвижного диска относительно неподвижного служат пальцы.

Пружина упирается в замковое кольцо посредством обоймы и регулировочных шайб.

Вариатор работает следующим образом. При подаче масла под давлением в гидроцилиндр подвижный диск приближается к неподвижному и выдавливает ремень на больший диаметр. В это время подвижный диск удаляется от неподвижного под действием ремня. Преодолевая сопротивление пружины, ремень увеличивает частоту вращения мотовила. При сливе масла из гидроцилиндра (при падении давления масла в гидроцилиндре) пружина ведомого шкива выдавливает ремень, перемещая подвижный диск к неподвижному. Подвижный диск ведущего шкива удаляется от неподвижного. Ремень занимает на шкиве наименьший диаметр, уменьшая частоту вращения мотовила. Управлять вариатором можно только при вращающемся мотовиле.

Читать еще:  Кунжут растение фото. Как вырастить растение кунжут

Для надежной работы вариатора наобходимо, чтобы усилие натяжения ремня было в заданных пределах (прогиб ветви ремня 8… 10 мм при усилии измерения 40 Н). Натяжение ремня регулируют вращением гаек при работающем вариаторе (ремень должен занимать максимальный диаметр на ведомом шкиве).

Аналогичный вариатор используют и для привода подбирающего механизма платформы подборщика. В этом случае вместо звездочки на ступицу ведомого шкива устанавливают специальный шкив.

Шнек предназначен для транспортировки срезанной стеблевой массы к центру жатки и подачи ее в проставку. Он состоит из цилиндрического корпуса, на поверхности которого приварены спиральные ленты левого и правого направлений. В центре корпуса против окна находится четырехрядный пальчиковый механизм, на левом конце — реверсивный редуктор с приводной звездочкой и предохранительной фрикционной муфтой. Вместо редуктора на диске трубы может быть установлена цапфа.

Пальчиковый механизм представляет собой коленчатую неподвижную ось. На ее колене надеты втулки с пальцами, концы которых выходят наружу через пластмассовые глазки. Конец оси выведен наружу с правой стороны жатки вместе с рукояткой. Последняя служит для регулировки выхода пальцев из цилиндрического корпуса шнека.

Ось пальчикового механизма и реверсивный редуктор (либо подшипник цапфы) закреплены на плитах, которые могут перемещаться вместе со шнеком относительно днища жатки с помощью болтов.

Зазор между спиралями шнека и отсекателями, расположенными на корпусе жатки, регулируют перемещением отсекателей по пазам кронштейнов.

Шнек приводится в действие через цепную передачу от контрприводного вала жатки. Крутящий момент предохранительной муфты шнека составляет 600 Н м (60 кгс * м).

Реверсивный редуктор предназначен для вращения шнека в прямом (рабочем) и обратном направлениях. В него входят: корпус, в котором размещены ведомый и ведущий валы, конические зубчатые колеса, зубчатая муфта. На корпусе закреплен гидроцилиндр. Его подпружиненный шток взаимодействует с вилкой. В рабочем положении пружина штока удерживает вилку и муфту в положении, когда ведомый вал соединен с зубчатым колесом и вращается в том же направлении, что и ведущий вал.

При подаче масла в гидроцилиндр под давлением шток перемещает вилку и муфту в противоположное положение. При этом муфта связывает ведомый вал с зубчатым колесом, сообщив обратное вращение валу и шнеку. Вал соединен со шнеком с помощью зубчатой втулки. Редуктор с заливным отверстием для масла закрывают пробкой с сапуном. Для доступа к пробке в цилиндрическом корпусе шнека выполнено отверстие, закрытое пластмассовой крышкой.

Механизм уравновешивания корпуса жатки состоит из двух рычажно-пружинных систем, расположенных на корпусе жатки по обе стороны от проставки. Основу каждой системы составляют: пружинный блок, рычаг, переходное звено, подвеска или и съемный штырь. Подвеску регулируют по длине для выравнивания корпуса жатки при ее монтаже с наклонной камерой. Корпус жатки дополнительно связан с проставкой поперечными пружинными растяжками. Число пружин в блоках или различно. Все пружинные системы уравновешивают массу жатки с не большим перевесом на переднем брусе 300…400 Н (30…40 кгс). При работе жатки башмаки должны скользить по почве и уверенно копировать рельеф поля в заданных пределах, ограниченных упорами.

При работе с копированием рельефа поля, когда жатка опирается на башмаки, рычаги уравновешивающего механизма располагаются свободно (штыри установлены в стойках корпуса). Зазор А должен быть равен 85…90 мм. При работе без копирования рельефа поля или транспортировке на небольшие расстояния с поднятой жаткой штыри устанавливают в отверстия кронштейнов. Рычаги опираются на штыри. Выполняя монтажные (демонтажные) работы или при транспортировке на большие расстояния с поднятой жаткой, штыри вставляют в отверстия кронштейнов и отверстия рычагов, блокируя уравновешивающий механизм жатки.

Механизм уравновешивания настраивают следующим образом. Приподнимают жатку так, чтобы башмаки оторвались от почвы, а поперечные пружинные растяжки свободно провисли. Закручивают натяжные винты в пружинных растяжках.

Между головками винтов и опорными поверхностями сферических подшипников должен образоваться зазор А, равный 8 мм. Натягивают пружины обоих блоков механизма уравновешивания. Сила давления на концах переднего бруса возле делителей 300…400 Н. Запас натяжения пружин 100…150 мм.

Башмаки устанавливают на необходимую высоту среза. Опускают жатку на землю так, чтобы зазор А был 85…90 мм. После этого можно начинать работу и жатка будет копировать рельеф поля в полном диапазоне.

Жатка предназначена для скашивания хлебной массы и транспортировки ее в молотильную часть комбайна. При раздельной уборке на жатку крепится подборщик, который подбирает скошенные стебли из валков, образуемых валковыми жатками.

К комбайнам выпускаются жатки с различной шириной захвата. Жатка состоит из корпуса с копирующими башмаками и делителями, мотовила, режущего аппарата, транспортирующих органов в виде шнека и транспортера наклонной камеры, механизмов привода и органов управления.

Механизм уравновешивания корпуса жатки комбайна «Дон»

Конструкция механизма уравновешивания корпуса жатки комбайна «Дон» [рис. 1] включает в себя две рычажно-пружинных системы, размещённые на корпусе жатки по обе стороны от проставки.

Рис. 1. Жатка с проставкой (вид сзади).

1) – Натяжной болт;

2) – Пружинный блок;

4) – Регулируемая подвеска;

6) – Пружинный блок;

7) – Натяжной болт;

8) – Сошка для установки мотовила;

9) – Винтовой домкрат;

10) – Центральный шарнир;

11) – Левая подвеска;

14) – Переходное звено;

А) – Зазор (8 мм) между головкой растяжки и опорой.

В основе каждой системы лежит пружинный блок (2) либо (6), рычаг (12), переходное звено (14), подвеска (4) либо (11), а также съёмный штырь (5). Для выравнивания корпуса жатки при её монтаже с наклонной камерой производится регулировка подвески (4) по длине. Поперечные пружинные растяжки (3) используются для дополнительной связки корпуса жатки с проставкой. Число пружин в блоках (2) либо (6) различно [табл. 1].

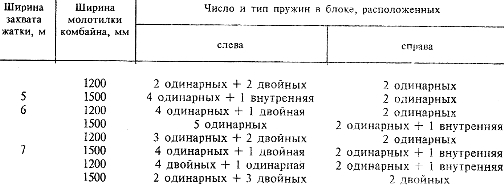

Таблица 1. Зависимость числа пружин от ширины захвата жатки и молотилки комбайна «Дон».

Все пружинные системы уравновешивают массу жатки с незначительным перевесом на переднем брусе 300-400 Н (30-40 кгс). При работе жатки башмаки должны уверенно скользить по почве и уверенно копировать рельеф поля в ограниченных упорами заданных пределах.

При работе с копированием рельефа поля, когда жатка опирается на башмаки, рычаги (3) [рис. 2, а] уравновешивающего механизма расположены свободно (штыри (1) устанавливаются в стойках (2) корпуса). Величина зазора А должна составлять 85-90 мм. При работе без копирования рельефа поля либо при транспортировке на незначительные расстояния с поднятой жаткой установка штырей (1) должна производиться в отверстия кронштейнов (4). Рычаги (3) опираются на штыри [рис. 2, б]. При выполнении монтажных/демонтажных работ либо при транспортировке на значительные расстояния с поднятой жаткой штыри (1) должны вставляться в отверстия кронштейнов (4) и отверстия рычагов (3), блокируя уравновешивающий механизм жатки) [рис. 2, в].

Читать еще:  Кормовая трава щетинник. Другое название травы-щетинника

Рис. 2. Положение уравновешивающего механизма жатки комбайна «Дон».

А, Б, В – Варианты;

Порядок настройки механизма уравновешивания:

— Приподнять жатку таким образом, чтобы башмаки оторвались от почвы, а поперечные пружинные растяжки (3) [рис. 2] свободно провисли;

— Закрутить натяжные винты в пружинных растяжках. Между головками винтов и опорными поверхностями сферических подшипников должен образоваться зазор А величиной 8 мм [рис. 2, а];

— Натянуть пружины обоих блоков (2) и (6) [рис. 1] механизма уравновешивания. Сила давления на концах переднего бруса возле делителей 300-400 Н. Запас натяжения пружин 100-150 мм;

— Установить башмаки на необходимую высоту среза;

— Опустить жатку на почву таким образом, чтобы величина зазора А составляла 85-90 мм.

По завершении указанных операций можно начинать работу – жатка будет производить копирование рельефа поля в полном диапазоне.

Жатка для комбайна зерноуборочного дон, нива — характеристики, устройство и регулировка

Содержание:

Как правильно отрегулировать жатку комбайна перед работой
Агротехники всегда думают о том, как улучшить процесс уборки зерновых культур. Для этого была разработана и постоянно улучшается жатка для комбайна. Эта статья будет интересна тем, кто подбирает жатку и хочет сделать это правильно. Расскажем, как применяют эту технику, и какие специфики узлов, из которых состоит жатка.

Что такое жатка и как работает техника?

Жатка это вид техники используемый для скоса каких либо арго культур и последующей транспортировки их до зерноуборочного комбайна (если прямое комбайнирование), или для скоса и укладки в валки (при уборке раздельным способом). Агригатируется такое устройство с комбайнами и разделяется на:

  1. Шнековые. Применяют для раздельного так и для прямого способа сбора культур.
  2. Платворменные. Применяют только для скашивания культур.

Во время раздельного способа уборки сначала урожай скашивается и укладывается в валки при помощи режущего аппарата жатки и мотовил. Затем зерновые помещаются на ленточный транспортер. При подборе применяется только подборщик и наклонная камера, режущая часть и мотовилы не задействуют. Режущая часть работает как ножницы, срезая зерновые. Неподвижная пальцевая часть выполнена из высокостойкой стали или чугуна, сверху закреплены противорежущие пластины. Режущая часть зерноуборочного комбайна выполнена из подвижных острых пластин (сегментов) , треугольной формы. Ножи двигаются вращательно поступательно, и острая часть срезает стебли зерновых культур.

Мотовилы применяются в качестве поддержки и подвода стеблей растений к ножам. Затем они продвигают зерновую част во внутрь платформы. Если зерновые полеглые, то мотовилы можно выдвинуть вперед и опустить ниже к земле. Так колоски будут подниматься пальцами и удерживаться до полного срезания режущими сегментами.

Шнековая и транспортерная части применяют для перемещения зерновой массы к комбайну.

Раздельное комбайнирование подразумевает установку на жатку ленточного транспортера. Его конструкция имеет деревянные планки. При помощи транспортера зерновые перемещаются к выбросному отверстию.

Конструкция зерновой жатки на примере Дон – 1500

Жатки зерноуборочного комбайна используют для срезания зерновых и транспортировки их в молотильную часть техники. Технику выпускают различных моделей отличающиеся типоразмером и шириной обрабатываемой части.

Основные части жатки зерноуборочного комбайна:

  1. Корпус.
  2. Режущая часть.
  3. Мотовила.
  4. Шнеки – трубы.
  5. Регулировка и привод.

Корпус

Корпус имеет устройство сварного каркаса, на котором закреплены листовые металлические части, бокового и заднего ветрового (притомы). Гидроцилиндры подъема мотовил закреплены с боковых сторон (детали поддержки). С левой стороны расположены: клиноременный вариатор от привода мотовил, механизм качающейся шайбы ножевого привода и шнеки. С задней части на ветровых пластинах располагаются домкраты для удобства монтажа жатки. Посередине в ветровом листе имеется окно для перемещения зерновых к битеру подставки. Копирующие башмаки расположены снизу, к несущей части (трубе). Они приварены при помощи упором кронштейна и центральной частью шарнира.

Подвеска и механизм уравновешивания

Молотилка и сама жатка объединены при помощи подставки с наклонной камерой. Наклонная камера смонтирована с корпусом молотилки при помощи шарниров. Гидравлика позволяет поднимать и опускать и даже поворачивать вокруг своей оси инструмент. Подставка крепиться при помощи крюков к переду наклонной камеры. Подставка и корпус соединены между собой в трех метах: по центру – сферическим шарниром, и с боков подвесками которые объединены с механизмом управления через пружинные механизмы к рычагам. С верхней части корпуса есть дополнительное соединительное устройство с подставкой при помощи пружинных растяжек.

Специальные упоры присоединены к трубчатой части корпуса при помощи сварки, опираются на ролики. Справа у жатки смонтирована подвеска, которая регулируется в длину и выравнивает корпус по отношению к молотилке. Когда молотилка выключается, то камера с подставкой образуют жесткое соединение. При этом корпус жатки можно вращать как вертикально, так и горизонтально к подставке. Такая система позволяет проводить работу, не повреждая рельефов почвы, повторяя или нет их.

Когда рельефы повторяются, то специальный штырь устанавливается в отверстие. При этом сама жатка делает упор на башмак, который регулирует заданную величину среза, двигаясь по поверхности почвы.

Это устройство регулируется автоматически, а давление башмака на землю происходит все время. В таком положение на рычаг одновременно действую сила тяжести жатки и натяжная сила пружины. Поворачивая рычаг в одно или другое направление можно регулировать натяжение пружины. Про повторение рельефов поля упор двигается по роликам, смещая основной корпус жатки назад.

  1. Копирование рельефа продольное не связано с захватом и ровно для любой конструкции жатки ±150 мм. (уклон жатки при этом от горизонтали в верх или вниз).
  2. Копирование рельефов поперечное напрямую связано с шириной захвата у модели, например у жатки в 5м — ±160 мм, 7м — ±230 мм.

Плохо работает жатка зерноуборочного комбайна на почве пористой и рыхлой, загребает ее перед собой тем самым увеличивая расход топлива и энергии при движении. В таких случаях следует остановить комбайн и убрать башмаки от почвы. Дальнейшую работу лучше вести без них. На сильно неровных участках тоже следует поступить так же.

Режущая часть

Эта устройство специально разработана для среза культур. Комбайны жатки могут иметь несколько видов режущих аппаратов:

  1. Сегментно-пальцевый, закрытого типа. В этом случае пальцы установлены на брусе, тут же располагается нож с режущими сегментами. На пальцах закреплены защитные механизмы.
  2. Сегментно-пальцевый открытого типа. В этом случае режущая часть имеет неподвижные ножи и короткие пальцы с вкладышами.
  3. Беспальцевый. Состоит из ножа подвижного или нет.
Читать еще:  Сироп для пчел осенью пропорция. Сироп для пчел на зиму пропорции: виды, правила приготовления, осенняя подкормка

Ножи во всех моделях жатки при работе двигаются возвратно поступательно. При передвижении между пальцами (движущимися или нет) попадают стебли зерновых и других культур, движущиеся части прижимают их к острой части режущего аппарата и они срезаются.

У жаток с кривошипно-шатунным приводом ножей, ось линии сегментов и пальцев в крайнем положение, должны совпадать. При несовпадении устройство регулируют при помощи шатуна, изменяя его длину. У комбайна Дон — 1500 для правильности работы режущего аппарата натягивают ремень привода, при этом нажатие на него с силой, прогиб должен быть не более 12-14 мм.

Ножи начинают работать под воздействием кривошипно-шатунного механизма (СК-5А «Нива», «Енисей-1200») или механизмом качающейся шайбы («Дон-1500»).

Мотовила

Мотовилы применяются для поддержания и подведения стеблей к режущей части и дальнейшему очищению от них. В комбайнах использую:

  1. Универсальные мотовилы. Имеют граблины с подвижными пальцами – пружинами. При движении комбайна пальцы движутся параллельно земле, захватывая не только прямостоячие, но и лежачие культуры. При этом у различных моделей граблины могут регулироваться углом наклона от 15 до 30 0 .
  2. Планчатые мотовилы. Состоят из лучей и планок, прикрепленных к валу. При движении мотовилы начинают вращаться и их планки погружаются в перерабатываемую культуру. При этом стебли отделяются порционно, а срезанные укладываются на специальную платформу жатки. Такие используют чаще всего с валковыми жатками для скашивания стоячих культур.

Немного истории

Жатки зерноуборочного комбайна выпускали еще со времен СССР. Так в 1971 году были выпущены модели: ЖНВ-6, ЖНВ-10, прицепная ЖРС – 4,9А к колесному трактору, ЖНУ – 4,0 для сбора рисовых культур для тракторов с гусеничным ходом, ЖУС-4,2 для сбора семян свеклы и других похожих овощных — модель полунавесная для тракторов на колесном ходу, и для реверсного трактора ЖНТ-2,1 – специфика уборка гороха. На Украине Брянский завод до сих пор поддерживает традиции и производит подобную технику. В России эти традиции придерживает Морозовский Машино технический завод.

Современные модели комбайновой жатки были улучшены, например, для комбайна СК-5А «Нива», Енисей-1200 и Дон — 1500. О некоторых из них поговорим подробнее.

СК-5 и 5А «Нива»

Производят самоходный зерноуборочный комбайн Нива СК-5 с 1970 года на крупном заводе Ростсельмаш. Первоначально выпускали СК -4, который был модернизирован. До 2014 года выпускают там же под марками «Нива – Эффект», поменялся дизайн, модифицировали кабину, улучшили систему управления, изменился цвет с красного на зеленый.

Технические характеристики модели Нива СК-5:

Был модернизирован до модели Нива СК-5А.

Основное отличие: вход в кабину проходит через маршевую лестницу и специальную площадку, усовершенствованы удобства для работы оператора (мягкие сиденья, регулировка на рост и вес оператора, система вентиляции воздуха в кабине, есть электрическая система очистителя стекол, дополнительная электроосвещение, индивидуальный обдув, место под бочек с питьевой водой). Все основные рычаги и педали управления находятся в кабине.

Предназначен Нива СК-5 для уборки зерновых культур, но с дополнительными приспособлениями справляется с бобовыми, кукурузой, подсолнечником, соей и др. культурами.

Приобрести устройство можно напрямую у завода изготовителя или через специализированные дилерские центры. Так же можно купить б/у по объявлениям. Цена на нее разница от 1500 до 3 000 мил. рублей. В зависимости от года выпуска техники.

Дон 1500 (1500А)

Дон 1500 производили на заводе Ростсельмаш. Устройство все время модернизировалась вплоть до 2006 года: Дон 1500,1500А, 1500Б, 1500Н (специально для Нечерноземья), 1500Р (на гусеничном ходу рисоуборочный). Начало производство с 1986 года. Получил популярность в СНГ за универсальность и прочность конструкции. Но в 2006 году его сменили модели «Acros» и «Vector». По сути тот же Дон но модернизированный.

Технические характеристики модели:

  • Двигатель – дизельный серии ЯМЗ, СМД-31А или Д-461/51, мощностью 235 л.с.
  • Жатка, ширина обработки, м – 6-8,6.
  • Молотилка имеет пропускную способность – 10-12 кг/сек.
  • Скорость передвижения: во время работы – 10 км/час, передвижение 22 км/час.
  • Бункер объемом – 6м 3 .
  • Производительность модели – 14 т/час
  • Барабан имеет диаметр – 80 см.
  • Ширина молотилки – 150 см.

Дополнительное оборудование к комбайну: копнители, разбрасыватели, измельчители.

На сегодняшний день приобрести новую модель невозможно, так как были изменены на аналогичные модели с другим названием. Цена на б/у технику от 1 мил до 1,5 мил. рублей. Новые модели «Acros» и «Vector» стоят от 2,5 мил. руб.

Как правильно отрегулировать жатку комбайна перед работой

Для правильной работы жатки комбайна его нужно настроить для работы в определенной местности и для уборки конкретной культуры. Обычно настройки и ругулировку осуществляют согласно ГОСТу 22611—80. В этом документе представлены таблицы регулировки ножей под различные культуры, среднее движение комбайна в поле, и т.д. Расскажем несколько правил как настроить жакту комбайна перед работай :

  1. Стеблеотводы нужно отрегулировать так, чтобы разделение происходило до попадания их на режущую часть жатки. При этом стебли должны спокойно двигаться по элементам пальцев не путаясь и сгружаясь.
  2. Если стебли слишком длинные применяют торпедные делители.
  3. Опорные поверхности стеблеподъемника должны быть строго параллельны поверхности земли.
  4. Отрегулируйте режущую часть при помощи специальных пластин и прокладок. Ход ножей должен быть легким, зазор между сегментами и пальцами не превышать 0,5 – 1,5 мм.
  5. Уравновешивающую пружину нужно отрегулировать, чтобы жатка была горизонтальна и сила давления была не более 25-30 кг.
  6. Граблины должны быть отрегулированы так, чтобы их нижняя точка касалась на 1/3 от убираемых верхушек. При этом в нижнем положение мотовил между концом пальцев и режущей частью был зазор не менее 16-25 мм. Между пальцами и шнековыми спиралями – 15 мм. Частоту вращения нужно регулировать в расчете скорости движения комбайна в работе.
  7. Между пальцами жатки и днищем подставки должен остаться зазор не менее 25-35 мм.
  8. Натяжные цепи у наклонной камеры должны быть отрегулированы так, чтобы при сильном нажатие на цепи они оттягивались на 50-70 мм.

Это основные правила настройки и регулировки жатки для комбайна. Но лучше воспользоваться Гостам и прилагаемыми таблицами в тех паспорте вашей техники.

Мы говорили о классических видах жатки комбайна в основе которой лежит механическое действие скашивание убираемых культур. Но это не единственный ее вид. Среди современной технике не редко можно встретить жатки, которые не срезают урожай, а обмалачивают стебли. О таких, мы поговорим в следующих статьях этой рубрики.
